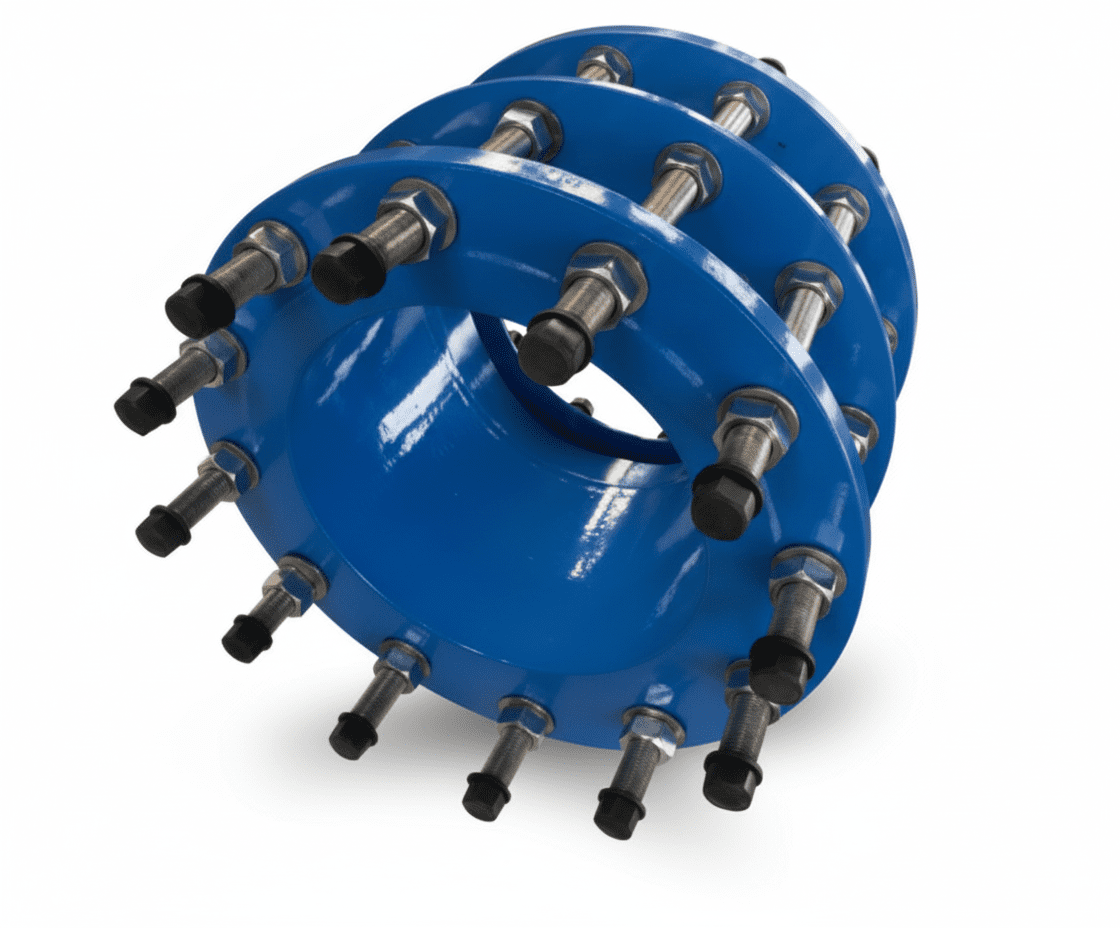

ADAPTADOR DE BRIDA DEDICADO PN10/PN16
Dedicated flange adaptor for ductile iron pipes, compliant with EN545 and EN1092-2 standards.
Descripción
ADAPTADOR DE BRIDA DEDICADO PN10/PN16
El Adaptador de Brida Dedicado es un accesorio de tubería especializado diseñado exclusivamente para tuberías de hierro dúctil EN545/ISO2531. Este adaptador robusto proporciona una conexión segura entre tuberías de hierro dúctil y bridas estándar, lo que lo convierte en la solución ideal para sistemas de distribución de agua, redes de alcantarillado y aplicaciones industriales donde la tubería de hierro dúctil es el material principal.
Características Principales:
- Diseño Dedicado: Diseñado específicamente para tuberías de hierro dúctil EN545/ISO2531
- Clasificaciones de Presión Dual: Disponible en clasificaciones de presión PN10 y PN16
- Amplio Rango de Tamaño: Desde DN40 hasta DN2000 para cobertura integral
- Deflexión Angular Variable: ±4° (≤DN600), ±3° (DN700-DN800), ±2° (DN900-DN1200)
- Materiales de Alta Calidad: Cuerpo de hierro dúctil con pernos de acero galvanizado
- Juntas Duraderas: Juntas EPDM para varios rangos de temperatura
- Protección contra Corrosión: Estándar de recubrimiento EN30677 para durabilidad mejorada
- Pernos Confiables: Pernos, arandelas y tuercas de acero galvanizado
- Cumplimiento de Estándares: Cumple con los estándares EN545, EN1092-2, EN30677 y EN12266-1
Especificaciones Técnicas:
| Especificación | Valor |
|---|---|
| Estándar de Adaptador de Brida Dedicado | EN545 |
| Estándar de Recubrimiento | EN30677 |
| Estándar de Prueba | EN12266-1 |
| Estándar de Brida | EN1092-2 |
| Rango de Tamaño | DN40 a DN2000 |
| Presión de Trabajo | PN10/PN16 |
| Rango de Temperatura (Junta EPDM) | -10°C a 120°C |
| Rango de Temperatura (Junta NBR) | -10°C a 82°C |
| Deflexión Angular (≤DN600) | ±4° |
| Deflexión Angular (DN700-DN800) | ±3° |
| Deflexión Angular (DN900-DN1200) | ±2° |
| Tipo de Conexión | Tubería de hierro dúctil EN545/ISO2531 |
| Apto Para | Agua potable, líquidos neutros, alcantarillado |
| WRAS Aprobado | Disponible bajo solicitud |

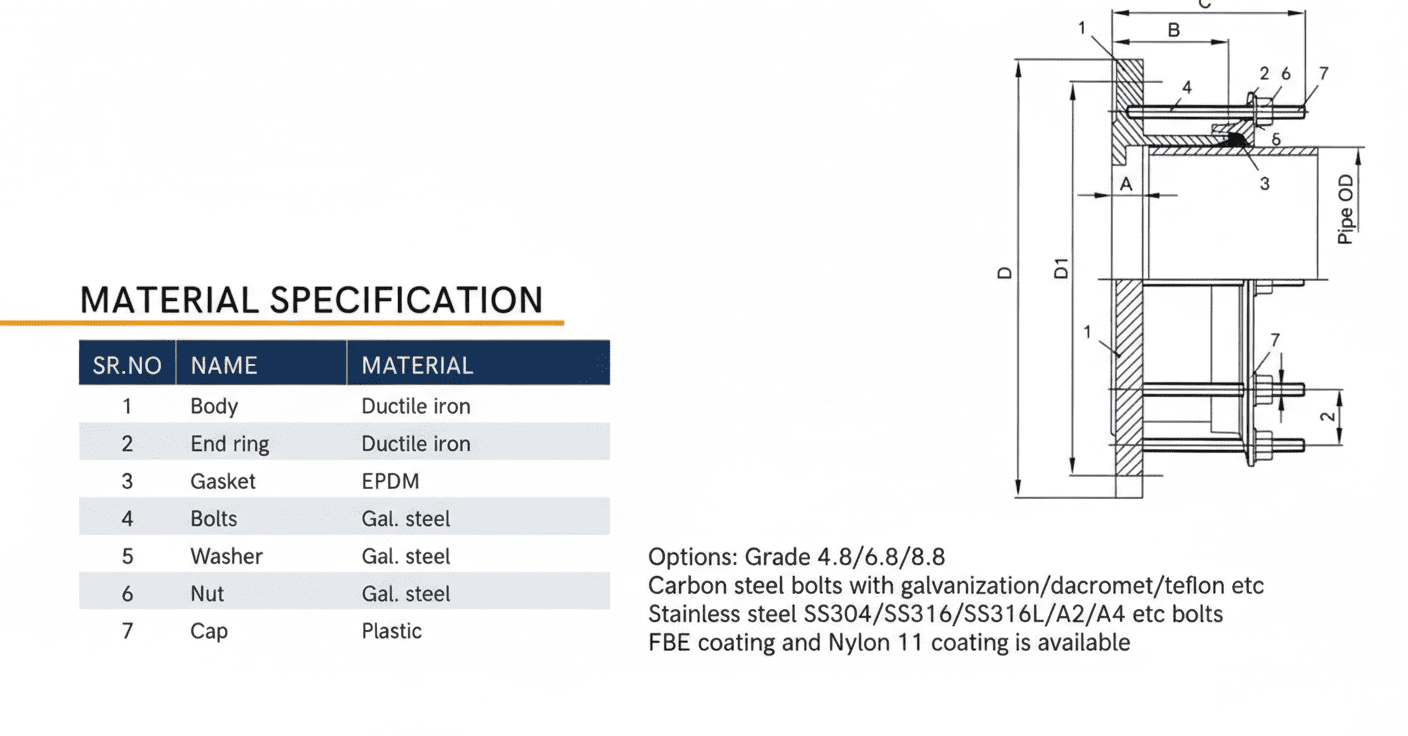

Especificación de Materiales:
| N.° | NOMBRE | MATERIAL |
|---|---|---|
| 1 | Cuerpo | Hierro dúctil |
| 2 | Anillo terminal | Hierro dúctil |
| 3 | Junta | EPDM |
| 4 | Pernos | Acero galvanizado |
| 5 | Arandela | Acero galvanizado |
| 6 | Tuerca | Acero galvanizado |
| 7 | Tapa | Plástico |
Opciones Disponibles:
- Grados de Pernos: Pernos de acero al carbono grado 4.8/6.8/8.8 con recubrimiento de galvanización/dacromet/teflón
- Pernos de Acero Inoxidable: SS304/SS316/SS316L/A2/A4 disponibles
- Recubrimientos Especiales: Recubrimiento FBE y recubrimiento Nylon 11 disponibles
- Tamaños Personalizados: Otros rangos disponibles bajo solicitud
Aplicaciones:
- Sistemas de distribución de agua
- Sistemas de alcantarillado y aguas residuales
- Conexiones de tuberías industriales
- Conexiones de tubería de hierro dúctil a brida
- Expansiones y modificaciones de sistemas
- Conexiones de equipos
- Instalaciones de bombas y válvulas
- Modernización de sistemas existentes de hierro dúctil
- Redes de agua municipales
- Tuberías de proceso industrial
Beneficios:
- Especializado: Diseñado específicamente para tuberías de hierro dúctil
- Confiable: Diseño probado con rendimiento consistente
- Duradero: Materiales de alta calidad aseguran larga vida útil
- Fácil Instalación: Proceso simple de ensamblaje con pernos y tuercas
- Costo Efectivo: Optimizado para aplicaciones de tubería de hierro dúctil
- Amigable para Mantenimiento: Fácil de desmontar para mantenimiento
- Cumple Estándares: Cumple con todos los estándares europeos relevantes
- Amplio Rango: Cubre tamaños desde DN40 hasta DN2000
Nota: Tenga en cuenta que las dimensiones pueden variar a nuestra discreción. Otros rangos también están disponibles bajo solicitud. Este adaptador de brida dedicado está diseñado específicamente para conectar tuberías de hierro dúctil EN545/ISO2531 a bridas con clasificaciones de presión PN10/PN16.
Dimensiones (MM) – Rango Completo (DN40-DN2000):
| TAMAÑO | DIÁM. EXT. TUBERÍA | B | C | A | PERFORADO BRIDA PN10 | PERFORADO BRIDA PN16 | N.° PERNOS | TAMAÑO PERNOS (MxL) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | N-ØD | D | D1 | N-ØD | |||||||
| DN40 | 56 | 73 | 105 | 19 | 150 | 110 | 4-19 | 150 | 110 | 4-19 | 4 | M12x100 |
| DN50 | 66 | 73 | 105 | 19 | 165 | 125 | 4-19 | 165 | 125 | 4-19 | 4 | M12x100 |
| DN65 | 76 | 73 | 105 | 19 | 185 | 145 | 4-19 | 185 | 145 | 4-19 | 4 | M12x100 |
| DN80 | 88 | 73 | 105 | 19 | 200 | 160 | 8-19 | 200 | 160 | 8-19 | 4 | M12x100 |
| DN100 | 118 | 73 | 105 | 19 | 220 | 180 | 8-19 | 220 | 180 | 8-19 | 4 | M12x100 |
| DN125 | 144 | 73 | 105 | 19 | 250 | 210 | 8-19 | 250 | 210 | 8-19 | 4 | M12x100 |
| DN150 | 170 | 73 | 105 | 19 | 285 | 240 | 8-19 | 285 | 240 | 8-19 | 4 | M12x110 |
| DN200 | 222 | 76 | 115 | 20 | 340 | 295 | 8-23 | 340 | 395 | 12-23 | 4 | M12x110 |
| DN250 | 274 | 76 | 115 | 20 | 405 | 350 | 8-23 | 405 | 450 | 12-23 | 4 | M12x110 |
| DN300 | 326 | 76 | 115 | 20 | 460 | 400 | 8-23 | 460 | 500 | 12-23 | 4 | M12x110 |
| DN400 | 428 | 76 | 115 | 20 | 580 | 515 | 8-23 | 580 | 615 | 12-23 | 4 | M12x110 |
| DN500 | 530 | 76 | 115 | 20 | 715 | 640 | 8-23 | 715 | 740 | 12-23 | 4 | M12x110 |
| DN600 | 630 | 76 | 115 | 20 | 840 | 755 | 8-23 | 840 | 855 | 12-23 | 4 | M12x110 |
| DN800 | 832 | 76 | 115 | 20 | 1095 | 1000 | 8-23 | 1095 | 1100 | 12-23 | 4 | M12x110 |
| DN1000 | 1032 | 76 | 115 | 20 | 1345 | 1250 | 8-23 | 1345 | 1350 | 12-23 | 4 | M12x110 |
| DN1200 | 1236 | 76 | 115 | 20 | 1545 | 1450 | 8-23 | 1545 | 1550 | 12-23 | 4 | M12x110 |
| DN1500 | 1536 | 76 | 115 | 20 | 1845 | 1750 | 8-23 | 1845 | 1850 | 12-23 | 4 | M12x110 |
| DN2000 | 2082 | 76 | 115 | 20 | 2325 | 2230 | 48-49 | 2345 | 2230 | 48-62 | 24 | M20x240 |
Características Técnicas:
- DIÁM. EXT. TUBERÍA: Diámetro exterior de la tubería de hierro dúctil
- B, C, A: Dimensiones específicas del adaptador de brida
- D: Diámetro exterior de la brida
- D1: Diámetro del círculo de pernos
- N-ØD: Número de agujeros de pernos y su diámetro
- N.° PERNOS: Número total de pernos requeridos
- TAMAÑO PERNOS (MxL): Tamaño de rosca y longitud del perno
Especificaciones de Perforado de Brida:
- Perforado de Brida PN10: Patrón de perforado estándar de clasificación de presión
- Perforado de Brida PN16: Patrón de perforado de clasificación de presión más alta
- Patrones Diferentes: PN10 y PN16 tienen especificaciones diferentes de D1 y N-ØD
- Requisitos de Pernos: Varía de 4 pernos (tamaños pequeños) a 24 pernos (DN2000)
Nota: Tenga en cuenta que las dimensiones pueden variar a nuestra discreción. Otros rangos también están disponibles bajo solicitud. Este adaptador de brida dedicado está diseñado específicamente para conectar tuberías de hierro dúctil EN545/ISO2531 a bridas con clasificaciones de presión PN10/PN16.
