ABRAZADERA DE REPARACIÓN TIPO MINI
Mini type repair clamp for small leakage. EN545 compliant, 16 bar working pressure, suitable for potable water and sewage systems.
Descripción
ABRAZADERA DE REPARACIÓN TIPO MINI
Abrazadera de reparación tipo mini para pequeñas fugas. Puede reparar tuberías con presión o sin presión. Adecuada para tuberías de pared delgada y gruesa. Cumple EN545, presión de trabajo 16 bar, WRAS para agua potable, líquidos neutros y saneamiento.
Características Principales:
- Estándar de abrazadera de reparación: EN545
- Estándar de prueba: EN12266-1
- Rango de tamaños: 1/2″ a 5″
- Presión de trabajo: 16 bar
- Rango de temperatura (junta EPDM): -10°C a 120°C
- Rango de temperatura (junta NBR): -10°C a 82°C
- Apta para: agua potable, líquidos neutros y saneamiento
- Certificación WRAS: Disponible
- Banda de acero inoxidable (SS304) para resistencia a la corrosión
- Orejetas de hierro dúctil galvanizado para mayor resistencia
- Junta NBR/EPDM para sellado excelente
- Diseño tipo mini con menor fuerza de montaje
- Amigable con tuberías de pared delgada
- Estructura tipo labio mejora el sellado al aumentar la presión
- Acepta desplazamiento axial y ligera pendiente angular
- Instalación sencilla, reduciendo costes significativamente
Aplicaciones:
- Sistemas de distribución de agua
- Tuberías industriales
- Sistemas de saneamiento
- Reparaciones de emergencia
- Sistemas de agua potable
- Aplicaciones con líquidos neutros
- Reparaciones de pequeñas fugas
- Aplicaciones en tuberías de pared delgada
- Reparaciones con y sin presión
- Soluciones de reparación económicas

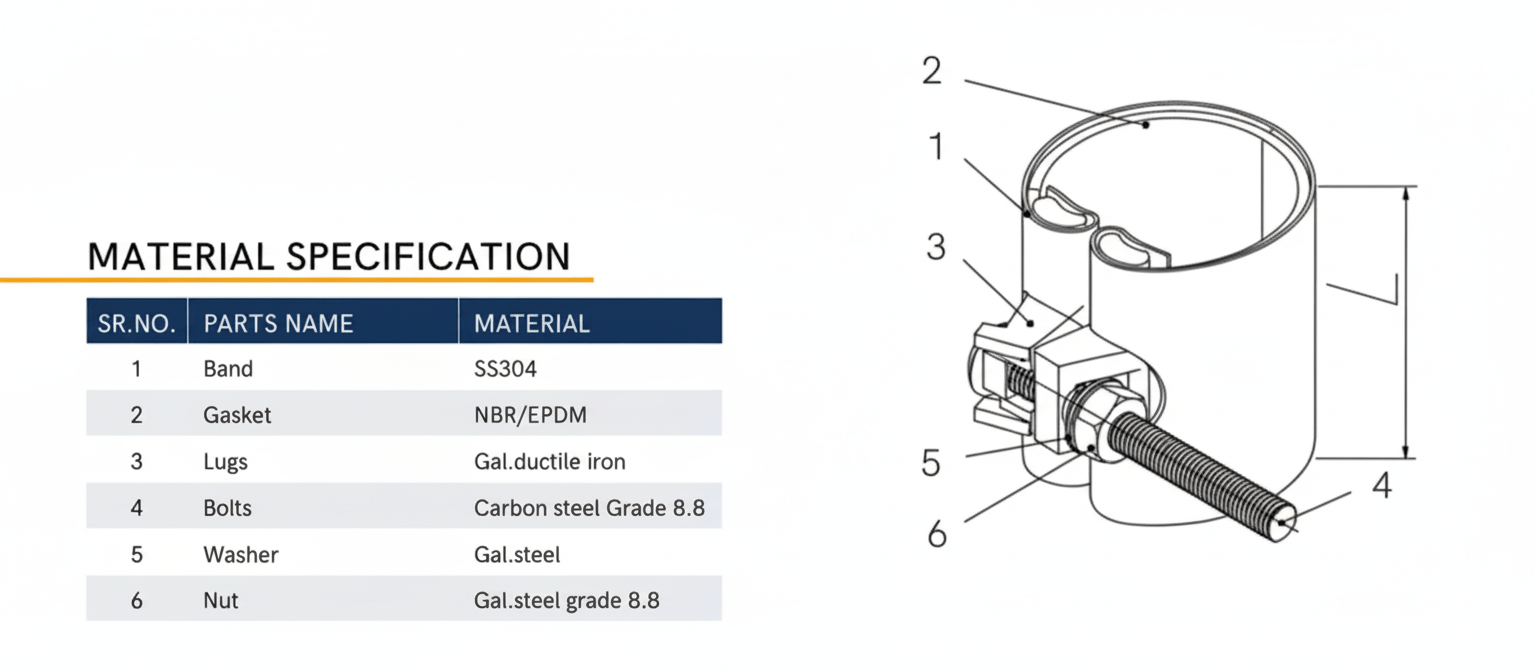

Especificación de Materiales:
| Nº | COMPONENTE | MATERIAL |
|---|---|---|
| 1 | Banda | SS304 |
| 2 | Junta | NBR/EPDM |
| 3 | Orejetas | Hierro dúctil galvanizado |
| 4 | Pernos | Acero al carbono Grado 8.8 |
| 5 | Arandela | Acero galvanizado |
| 6 | Tuerca | Acero galvanizado grado 8.8 |
DIMENSIONES (UNIDAD MM)
| TAMAÑO (PULG) | RANGO (MM) | PRESIÓN DE TRABAJO | TAMAÑO PERNOS | ESPESOR JUNTA | ESPESOR BANDA |
|---|---|---|---|---|---|
| 1/2″ | 19-23 | 16 bar | M10x90 | 3.5 | 0.5 |
| 3/4″ | 24-28 | 16 bar | M10x90 | 3.5 | 0.5 |
| 1″ | 29-34 | 16 bar | M10x90 | 3.5 | 0.5 |
| 1 1/4″ | 38-42 | 16 bar | M10x90 | 3.5 | 0.5 |
| 1 1/2″ | 44-48 | 16 bar | M10x90 | 3.5 | 0.5 |
| 2″ | 55-61 | 16 bar | M10x90 | 3.5 | 0.5 |
| 2 1/2″ | 69-73/71-76/76-82 | 16 bar | M10x90 | 3.5 | 0.5 |
| 3″ | 82-87/87-93/94-100/99-104 | 16 bar | M10x90 | 3.5 | 0.5 |
| 4″ | 105-111/112-118/120-126 | 16 bar | M10x90 | 3.5 | 0.5 |
| 5″ | 126-131/132-138/140-146 | 16 bar | M10x90 | 3.5 | 0.5 |
Nota: El diseño mini reduce la fuerza de montaje y es ideal para tuberías de pared delgada.
Nota: Otros rangos y longitudes disponibles bajo solicitud.
Nota: Las dimensiones pueden variar a nuestra discreción.
