JUNTA DE DESMONTAJE TIPO RÍGIDA AS/BS TABLE D/E
Rigid dismantling joint with AS/BS Table D/E flanges, PN16 pressure rating, suitable for DN50 to DN1200 sizes. Complies with AS/NZS2280 standard.
Descripción
Resumen del Producto
Junta de desmontaje tipo rígida de alta calidad diseñada para cumplir con el estándar AS/NZS2280. Incluye tipos de brida AS2129 Table D/E y BS10 Table D/E, con excelente rendimiento en aplicaciones industriales exigentes.
Especificaciones
- Estándar de junta de desmontaje: Cumple con AS/NZS2280
- Tipo de brida: AS2129 Table D/E y BS10 Table D/E
- Rango de tamaños: DN50 a DN1200
- Presión de trabajo: PN16
- Rango de temperatura (junta EPDM): -10°C a 120°C
- Rango de temperatura (junta NBR): -10°C a 82°C

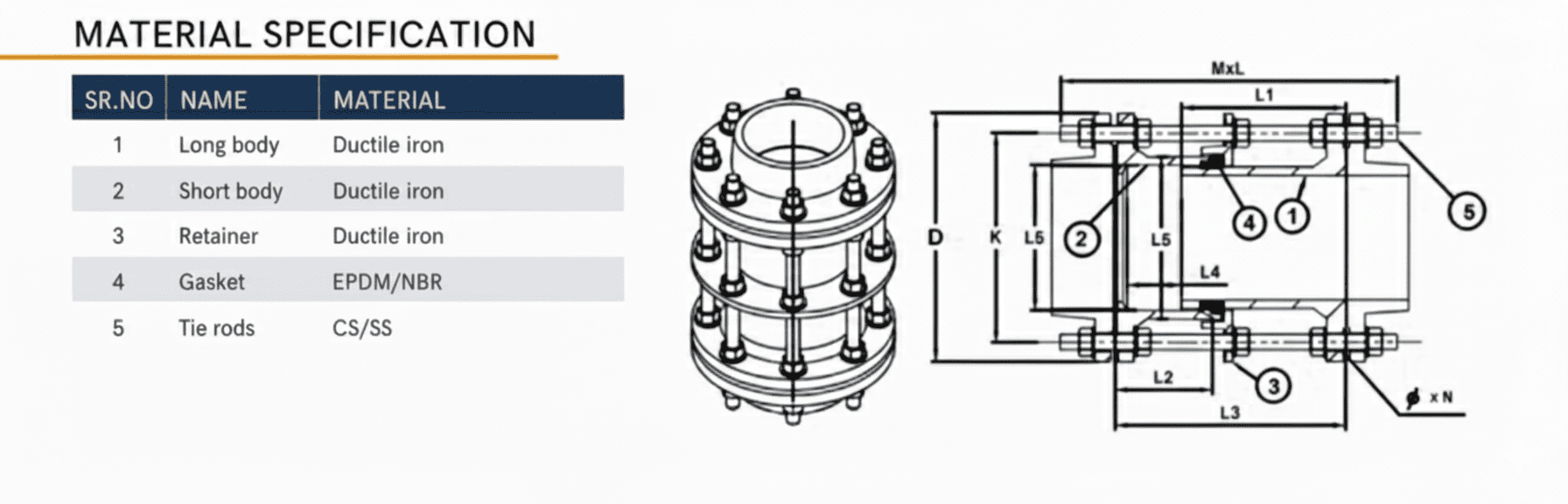

Especificación de Materiales
| Componente | Material |
|---|---|
| 1. Cuerpo largo | Hierro Dúctil |
| 2. Cuerpo corto | Hierro Dúctil |
| 3. Retenedor | Hierro Dúctil |
| 4. Junta | EPDM/NBR |
| 5. Pernos de unión | Acero al Carbono/Acero Inoxidable |
Dimensiones (MM)
| TAMAÑO | PN | D | K | L1 | L2 | L3 | L4 | L5 | L6 | ØIxN |
|---|---|---|---|---|---|---|---|---|---|---|
| DN50 | PN25 | 165 | 125 | 165 | 74 | 180 | ±25 | 62 | 50 | 19×4 |
| DN80 | PN25 | 200 | 160 | 165 | 100 | 200 | ±25 | 98 | 84 | 19×8 |
| DN100 | PN25 | 235 | 190 | 170 | 100 | 200 | ±25 | 118 | 104 | 23×8 |
| DN125 | PN25 | 270 | 220 | 165 | 95 | 200 | ±25 | 144 | 129 | 28×8 |
| DN150 | PN25 | 300 | 250 | 165 | 100 | 200 | ±25 | 170 | 154 | 28×8 |
| DN200 | PN25 | 360 | 310 | 175 | 100 | 220 | ±25 | 222 | 205 | 28×12 |
| DN250 | PN25 | 425 | 370 | 183 | 100 | 230 | ±25 | 274 | 256 | 31×12 |
| DN300 | PN25 | 485 | 430 | 200 | 103 | 245 | ±25 | 326 | 307 | 31×16 |
| DN400 | PN25 | 620 | 550 | 210 | 111 | 270 | ±25 | 429 | 407 | 37×16 |
| DN500 | PN25 | 730 | 660 | 231 | 116 | 280 | ±25 | 532 | 508 | 37×20 |
| DN600 | PN25 | 845 | 770 | 250 | 110 | 305 | ±25 | 635 | 608 | 40×20 |
| DN800 | PN25 | 1085 | 990 | 270 | 115 | 340 | ±25 | 842 | 810 | 49×24 |
| DN1000 | PN25 | 1320 | 1210 | 280 | 118 | 375 | ±25 | 1048 | 1012 | 56×28 |
| DN1200 | PN25 | 1530 | 1420 | 302 | 126 | 390 | ±25 | 1255 | 1214 | 56×32 |
Aplicaciones
Ideal para sistemas de tuberías industriales, instalaciones de tratamiento de agua, plantas de procesamiento químico y otras aplicaciones que requieren juntas de desmontaje confiables con estándares de brida AS2129/BS10 Table D/E (PN16).
Tenga en cuenta que las dimensiones pueden variar a nuestra discreción.
