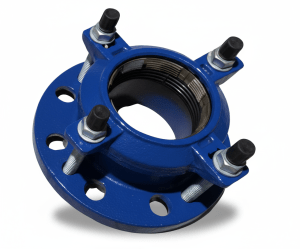

ADAPTADOR DE BRIDA RÁPIDO PARA TUBERÍAS PVC/HDPE PN10/PN16
Descripción
ADAPTADOR DE BRIDA RÁPIDO PARA TUBERÍAS PVC/HDPE PN10/PN16
Adaptador de brida rápido para conectar tuberías de PVC y HDPE con presiones PN10/PN16. Proporciona una conexión fiable y eficiente para múltiples aplicaciones de tubería.
Características Principales:
- Cumple la norma EN545
- Estándar de recubrimiento: EN30677
- Estándar de prueba: EN12266-1
- Rango de tamaños: DN40 a DN400
- Presión de trabajo: PN10/PN16
- Rango de temperatura: -10°C a 120°C (EPDM) / -10°C a 82°C (NBR)
- Apto para agua potable, líquidos neutros y saneamiento
- WRAS disponible bajo solicitud
Especificación de Materiales:
| Nº | COMPONENTE | MATERIAL |
|---|---|---|
| 1 | Cuerpo de brida | Hierro dúctil |
| 2 | Anillo | Latón |
| 3 | Junta | EPDM |
Opciones: Disponible recubrimiento FBE y Nylon 11
Conexión: Para tubería PVC y HDPE
Aplicaciones: Agua potable, líquidos neutros y saneamiento
Aprobación: WRAS disponible bajo solicitud
Nota: Las dimensiones pueden variar a nuestra discreción.

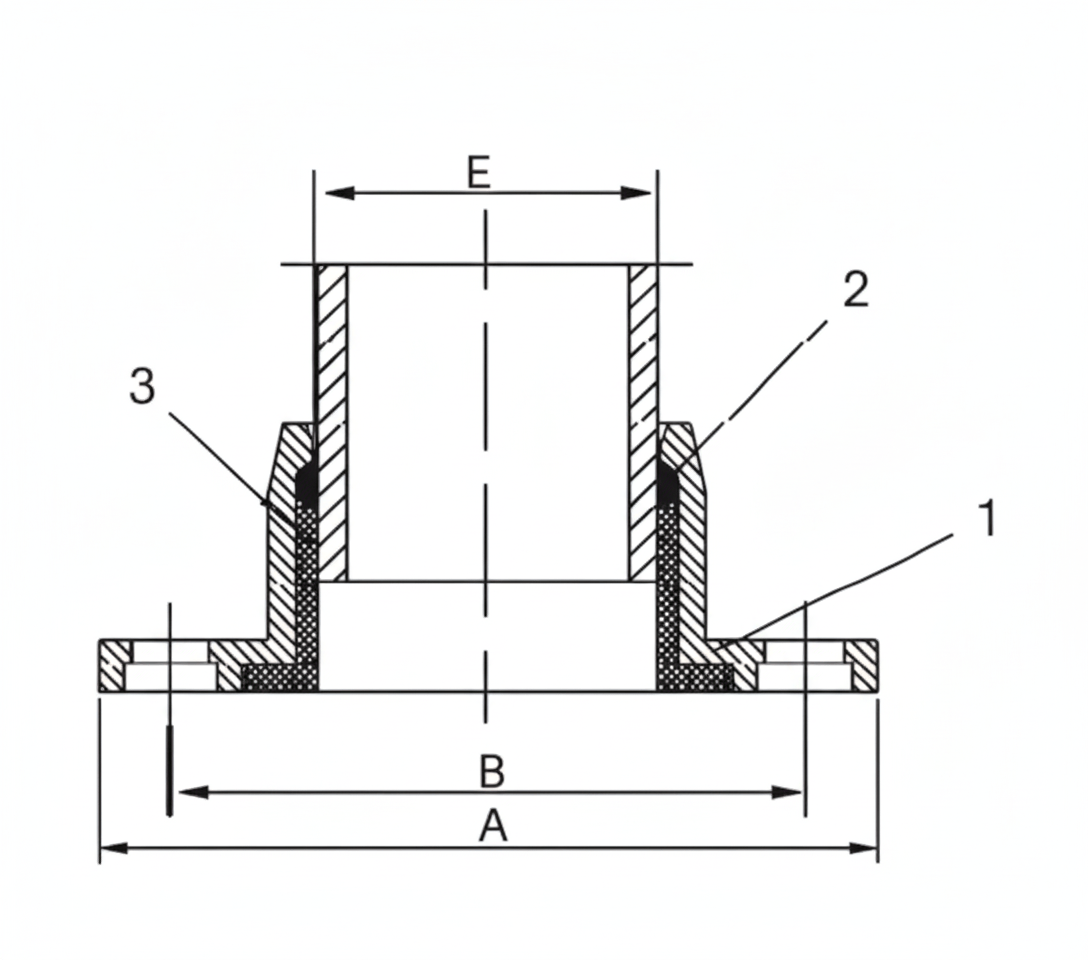

DIMENSIONES (MM)
| TAMAÑO | OD TUBERÍA | A | B | E | PESO (KG) | |
|---|---|---|---|---|---|---|
| PVC | HDPE | |||||
| DN40 | 50 | 166 | 118 | 55 | 1.74 | 1.79 |
| DN50/65 | 63 | 180 | 132 | 68 | 2.12 | 2.18 |
| DN60/65 | 75 | 195 | 147 | 80 | 2.58 | 2.65 |
| DN60/DN65 | 90 | 210 | 162 | 95 | 3.12 | 3.21 |
| DN80 | 110 | 240 | 192 | 115 | 4.25 | 4.37 |
| DN100 | 125 | 270 | 222 | 130 | 5.48 | 5.64 |
| DN125 | 160 | 320 | 272 | 165 | 7.85 | 8.08 |
| DN150 | 200 | 370 | 322 | 205 | 10.5 | 10.8 |
| DN200 | 250 | 470 | 422 | 255 | 16.2 | 16.7 |
| DN250 | 315 | 570 | 522 | 320 | 24.1 | 24.8 |
| DN300 | 355 | 620 | 572 | 360 | 28.9 | 29.7 |
| DN400 | 400 | 570 | 529 | 410 | 21.8 | 23.54 |
