ACOPLAMIENTO RESTRINGIDO PARA TUBERÍA HDPE PN10/PN16
Restrained coupling for HDPE pipes, compliant with EN545 standard.
Descripción

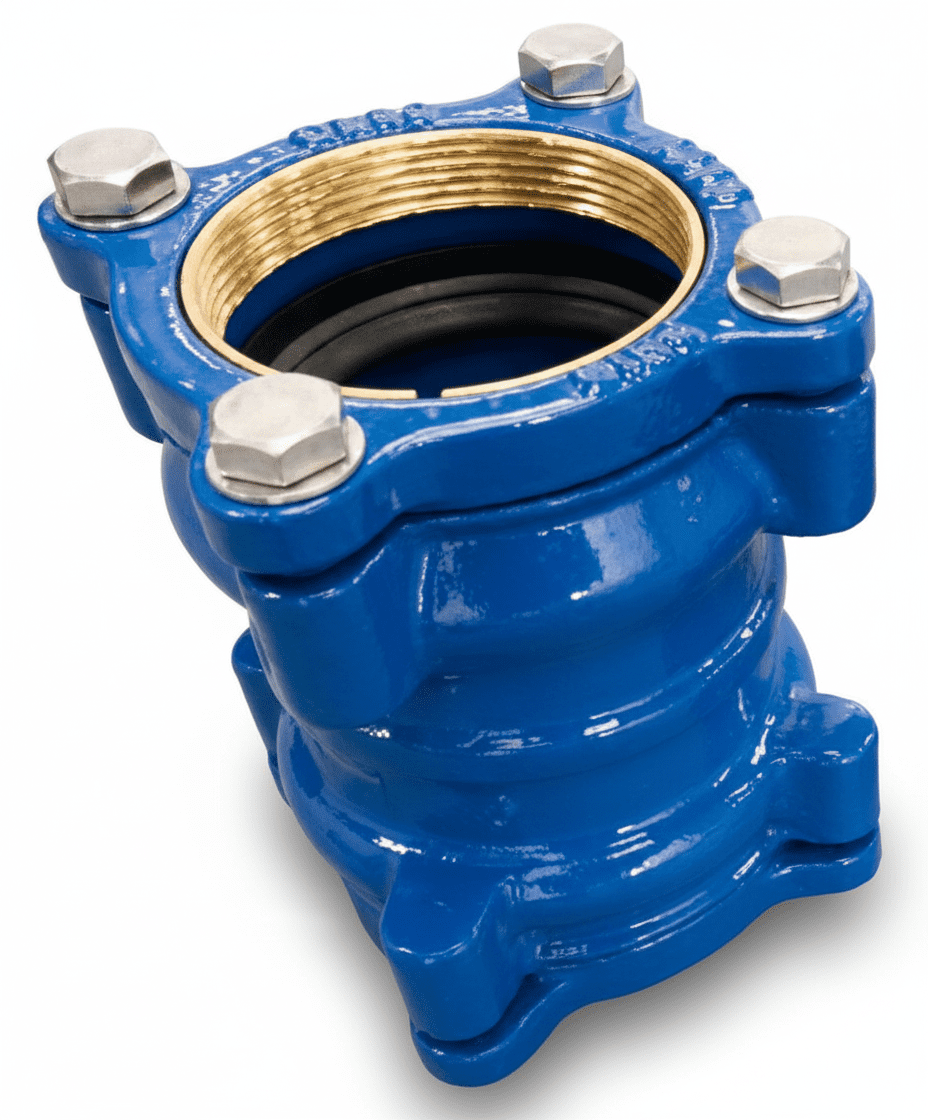

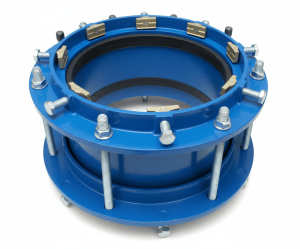

ACOPLAMIENTO RESTRINGIDO PARA TUBERÍA HDPE PN10/PN16
El Acoplamiento Restringido para Tubería HDPE es un accesorio de tubería especializado diseñado específicamente para tuberías HDPE (Polietileno de Alta Densidad) con clasificaciones de presión PN10/PN16. Este acoplamiento innovador cuenta con un sistema de restricción avanzado con múltiples anillos y componentes que proporcionan una conexión segura y restringida a tuberías HDPE, lo que lo convierte en la solución ideal para sistemas de distribución de agua, redes de alcantarillado y aplicaciones industriales donde la tubería HDPE es el material principal.
Características Principales:
- Sistema de Restricción Avanzado: Múltiples anillos y componentes para conexión segura a tubería HDPE
- Clasificaciones de Presión Dual: Disponible en clasificaciones de presión PN10 y PN16
- Rango de Tamaño: Desde DN50 hasta DN300 para cobertura integral
- Anillo de Bronce/Latón: Anillo de bronce/latón MS 58 de alta calidad para agarre superior
- Materiales de Alta Calidad: Cuerpo de hierro dúctil con componentes de bronce/latón
- Juntas Duraderas: Juntas EPDM para varios rangos de temperatura
- Protección contra Corrosión: Estándar de recubrimiento EN30677 para durabilidad mejorada
- Pernos de Acero Inoxidable: Pernos, arandelas y componentes SS304
- Cumplimiento de Estándares: Cumple con los estándares EN545, EN30677 y EN12266-1
Especificaciones Técnicas:
| Especificación | Valor |
|---|---|
| Estándar de Acoplamiento Restringido | EN545 |
| Estándar de Recubrimiento | EN30677 |
| Estándar de Prueba | EN12266-1 |
| Rango de Tamaño | DN50 a DN300 |
| Presión de Trabajo | PN10/PN16 |
| Rango de Temperatura (Junta EPDM) | -10°C a 120°C |
| Rango de Temperatura (Junta NBR) | -10°C a 82°C |
| Tipo de Conexión | Tubería HDPE |
| Apto Para | Agua potable, líquidos neutros, alcantarillado |
| WRAS Aprobado | Disponible bajo solicitud |

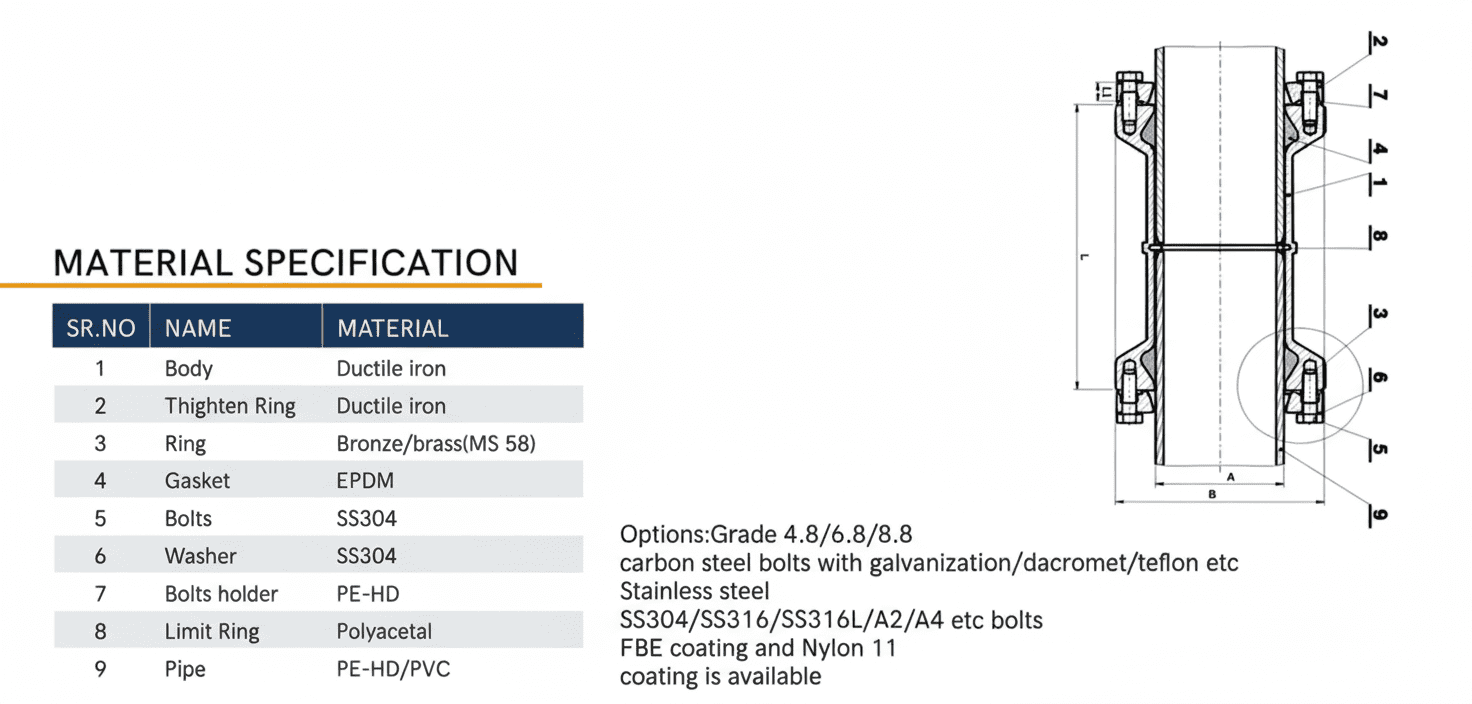

Especificación de Materiales:
| N.° | NOMBRE | MATERIAL |
|---|---|---|
| 1 | Cuerpo | Hierro dúctil |
| 2 | Anillo de Apriete | Hierro dúctil |
| 3 | Anillo | Bronce/latón (MS 58) |
| 4 | Junta | EPDM |
| 5 | Pernos | SS304 |
| 6 | Arandela | SS304 |
| 7 | Porta Pernos | PE-HD |
| 8 | Anillo Límite | Poliacetal |
| 9 | Tubería | PE-HD/PVC |
Opciones Disponibles:
- Grados de Pernos: Pernos de acero al carbono grado 4.8/6.8/8.8 con recubrimiento de galvanización/dacromet/teflón
- Pernos de Acero Inoxidable: SS304/SS316/SS316L/A2/A4 disponibles
- Recubrimientos Especiales: Recubrimiento FBE y recubrimiento Nylon 11 disponibles
- Tamaños Personalizados: Otros rangos disponibles bajo solicitud
Aplicaciones:
- Sistemas de distribución de agua
- Sistemas de alcantarillado y aguas residuales
- Conexiones de tuberías industriales
- Conexiones de tubería HDPE a tubería HDPE
- Expansiones y modificaciones de sistemas
- Conexiones de equipos
- Instalaciones de bombas y válvulas
- Modernización de sistemas HDPE existentes
- Redes de agua municipales
- Tuberías de proceso industrial
Beneficios:
- Restricción Avanzada: Múltiples anillos y componentes proporcionan conexión superior a tuberías HDPE
- Confiable: Diseño probado con rendimiento consistente
- Duradero: Materiales de alta calidad aseguran larga vida útil
- Fácil Instalación: Proceso simple de ensamblaje con pernos y tuercas
- Costo Efectivo: Optimizado para aplicaciones de tubería HDPE
- Amigable para Mantenimiento: Fácil de desmontar para mantenimiento
- Cumple Estándares: Cumple con todos los estándares europeos relevantes
- Amplio Rango: Cubre tamaños desde DN50 hasta DN300
Nota: Tenga en cuenta que las dimensiones pueden variar a nuestra discreción. Otros rangos también están disponibles bajo solicitud. Este acoplamiento restringido está diseñado específicamente para conectar tuberías HDPE con clasificaciones de presión PN10/PN16.
Dimensiones (MM) – Rango Completo (DN50-DN300):
| A | L1 | L | B | PERNOS MANO. |
|---|---|---|---|---|
| DN63 | 20 | 125 | 130 | M10x2 |
| DN75 | 21 | 126 | 142 | M10x4 |
| DN90 | 21 | 128 | 160 | M10x4 |
| DN110 | 22 | 130 | 180 | M10x4 |
| DN125 | 22.5 | 134 | 195 | M10x4 |
| DN140 | 22.5 | 145 | 221 | M10x4 |
| DN160 | 23.5 | 170 | 235 | M10x4 |
| DN180 | 23.5 | 185 | 255 | M10x4 |
| DN200 | 25 | 210 | 274 | M10x4 |
| DN225 | 25 | 215 | 302 | M10x4 |
| DN250 | 25 | 240 | 328 | M10x6 |
| DN280 | 25 | 250 | 358 | M10x6 |
| DN315 | 25 | 300 | 392 | M10x6 |
Características Técnicas:
- A: Designación del tamaño de tubería
- L1: Profundidad de inserción para tubería HDPE
- L: Longitud total del acoplamiento
- B: Diámetro exterior del cuerpo del acoplamiento
- PERNOS MANO.: Número de pernos y tamaño de perno (M10)
Configuración de Pernos:
- Tamaños Pequeños (DN63): 2 pernos M10
- Tamaños Medianos (DN75-DN225): 4 pernos M10
- Tamaños Grandes (DN250-DN315): 6 pernos M10
Compatibilidad con Tubería HDPE:
- DN63: Compatible con tuberías HDPE de 63mm de diámetro exterior
- DN75: Compatible con tuberías HDPE de 75mm de diámetro exterior
- DN90: Compatible con tuberías HDPE de 90mm de diámetro exterior
- DN110: Compatible con tuberías HDPE de 110mm de diámetro exterior
- DN125: Compatible con tuberías HDPE de 125mm de diámetro exterior
- DN140: Compatible con tuberías HDPE de 140mm de diámetro exterior
- DN160: Compatible con tuberías HDPE de 160mm de diámetro exterior
- DN180: Compatible con tuberías HDPE de 180mm de diámetro exterior
- DN200: Compatible con tuberías HDPE de 200mm de diámetro exterior
- DN225: Compatible con tuberías HDPE de 225mm de diámetro exterior
- DN250: Compatible con tuberías HDPE de 250mm de diámetro exterior
- DN280: Compatible con tuberías HDPE de 280mm de diámetro exterior
- DN315: Compatible con tuberías HDPE de 315mm de diámetro exterior
Nota: Tenga en cuenta que las dimensiones pueden variar a nuestra discreción. Otros rangos también están disponibles bajo solicitud. Este acoplamiento restringido está diseñado específicamente para conectar tuberías HDPE con clasificaciones de presión PN10/PN16.
