ACOPLAMIENTO RESTRINGIDO PN10/PN16 GRAN TAMAÑO
Restrained coupling for large HDPE pipes, compliant with EN545/EN12842 standard.
Descripción
ACOPLAMIENTO RESTRINGIDO PN10/PN16 GRAN TAMAÑO
Descripción del Producto

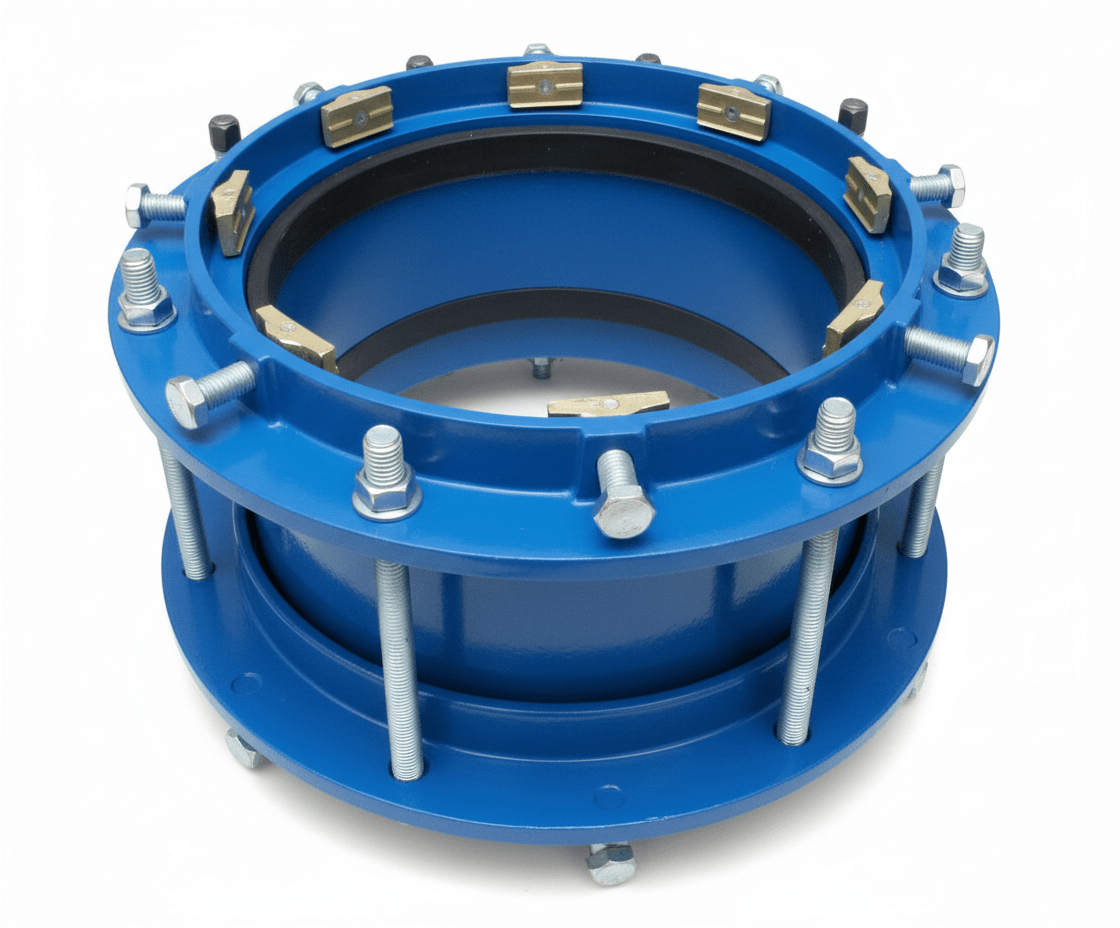

El Acoplamiento Restringido PN10/PN16 Gran Tamaño es un accesorio de conexión especializado para tuberías HDPE de gran diámetro. Proporciona una unión segura y estanca para tamaños de DN300 a DN1200, ideal en infraestructuras y aplicaciones industriales de alta capacidad que requieren integridad de la unión.
Características Principales
- Amplio Rango de Tamaños: Diseñado para conexiones DN300 a DN1200
- Presión Dual: Apto para sistemas PN10 y PN16
- Sistema de Agarre Avanzado: Gripper de hierro fundido galvanizado para mayor resistencia
- Diseño Específico para HDPE: Optimizado para conexiones de polietileno de alta densidad
- Deflexión Angular: Flexibilidad de ±4° para alineación en instalación
- Cumplimiento de Normas: Cumple EN545/EN12842
- WRAS: Disponible bajo solicitud para agua potable
Especificaciones Técnicas
| Estándar | EN545/EN12842 |
| Estándar de Recubrimiento | EN30677 |
| Estándar de Prueba | EN12266-1 |
| Presión de Trabajo | PN10/PN16 |
| Rango de Tamaños | DN300 a DN1200 |
| Tipo de Conexión | Tubería HDPE |
| Deflexión Angular | ±4° |
| Apto Para | Agua potable, líquidos neutros, aguas residuales |
| Material de Junta | EPDM |
| Material del Anillo de Agarre | Hierro fundido galvanizado |
Especificaciones de Temperatura
Rangos de Operación
- Junta EPDM: -10°C a 120°C
- Junta NBR: -10°C a 82°C
Componentes del Material

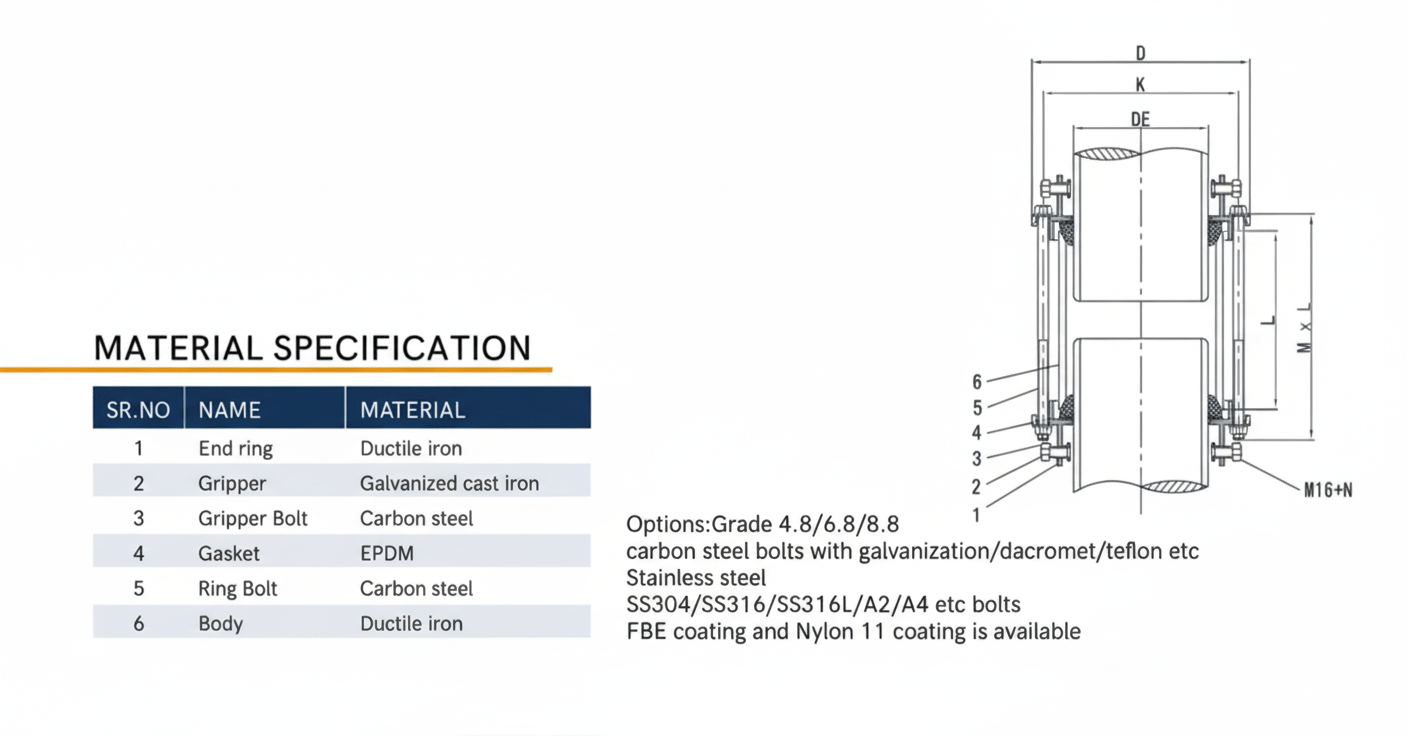

El acoplamiento consta de 6 componentes principales:
- Anillo Terminal: Hierro dúctil para máxima resistencia y durabilidad
- Cuerpo: Hierro dúctil para integridad estructural
- Gripper: Hierro fundido galvanizado para mayor agarre
- Perno del Gripper: Acero al carbono para unión segura
- Perno del Anillo: Acero al carbono para sujeción
- Junta: EPDM para sellado superior
Opciones de Material Adicional
Opciones de Pernos
- Acero al Carbono: Grado 4.8/6.8/8.8 con galvanizado/dacromet/teflón
- Acero Inoxidable: SS304/SS316/SS316L/A2/A4
Opciones de Recubrimiento
- Recubrimiento FBE: Epoxi fusionado
- Recubrimiento Nylon 11: Protección avanzada
Aplicaciones
- Grandes Infraestructuras: Redes de distribución de agua y saneamiento
- Aplicaciones Industriales: Procesos de alta capacidad
- Proyectos Municipales: Redes urbanas de agua y aguas residuales
- Instalaciones HDPE: Puntos de conexión en sistemas de gran diámetro
- Sistemas a Presión: Aplicaciones PN10 y PN16 de gran volumen
- Conexiones de Servicio: Interfaz entre tuberías HDPE de gran tamaño y equipos
Notas de Instalación
- Preparar y limpiar correctamente la tubería HDPE antes de instalar
- Seguir las indicaciones del fabricante para el montaje del gripper
- Usar pares de apriete adecuados
- Verificar compatibilidad de presión
- Probar estanqueidad antes de poner en servicio
- Respetar el límite de deflexión angular
- Considerar la dilatación térmica en grandes diámetros
Aseguramiento de Calidad
Todos los acoplamientos se someten a pruebas según EN12266-1 para garantizar:
- Integridad a la presión nominal
- Estanqueidad en distintas condiciones
- Resistencia mecánica y durabilidad en grandes diámetros
- Cumplimiento de normas internacionales
- WRAS disponible para agua potable
Consulte la tabla de dimensiones inferior para tamaños y configuración de pernos.
Tabla de Dimensiones (MM)
Nota: Las dimensiones pueden variar a nuestra discreción. Todas las medidas están en milímetros (MM).
Detalles de Configuración de Pernos
Patrón de Pernos para Gran Tamaño: Todas las medidas usan pernos M16 con cantidades variables (6–22) y longitudes según el tamaño. La configuración MxL indica diámetro, longitud y cantidad para lograr integridad estructural en grandes diámetros.
Información sobre Rango de Tamaños
Aplicaciones de Gran Tamaño: Diseñado específicamente para sistemas HDPE DN300–DN1200, con rendimiento óptimo en infraestructuras, industria y redes municipales que requieren uniones fiables de gran capacidad.
Capacidad de Deflexión Angular
Deflexión Angular ±4°: Aporta flexibilidad de instalación y absorbe pequeñas desalineaciones en sistemas de gran diámetro manteniendo la integridad de la unión.
