JUNTA DE EXPANSIÓN DE GOMA PN16
Rubber expansion joint for pipe flexibility and movement compensation. EN545 compliant, PN16 working pressure, suitable for potable water and sewage systems.
Descripción

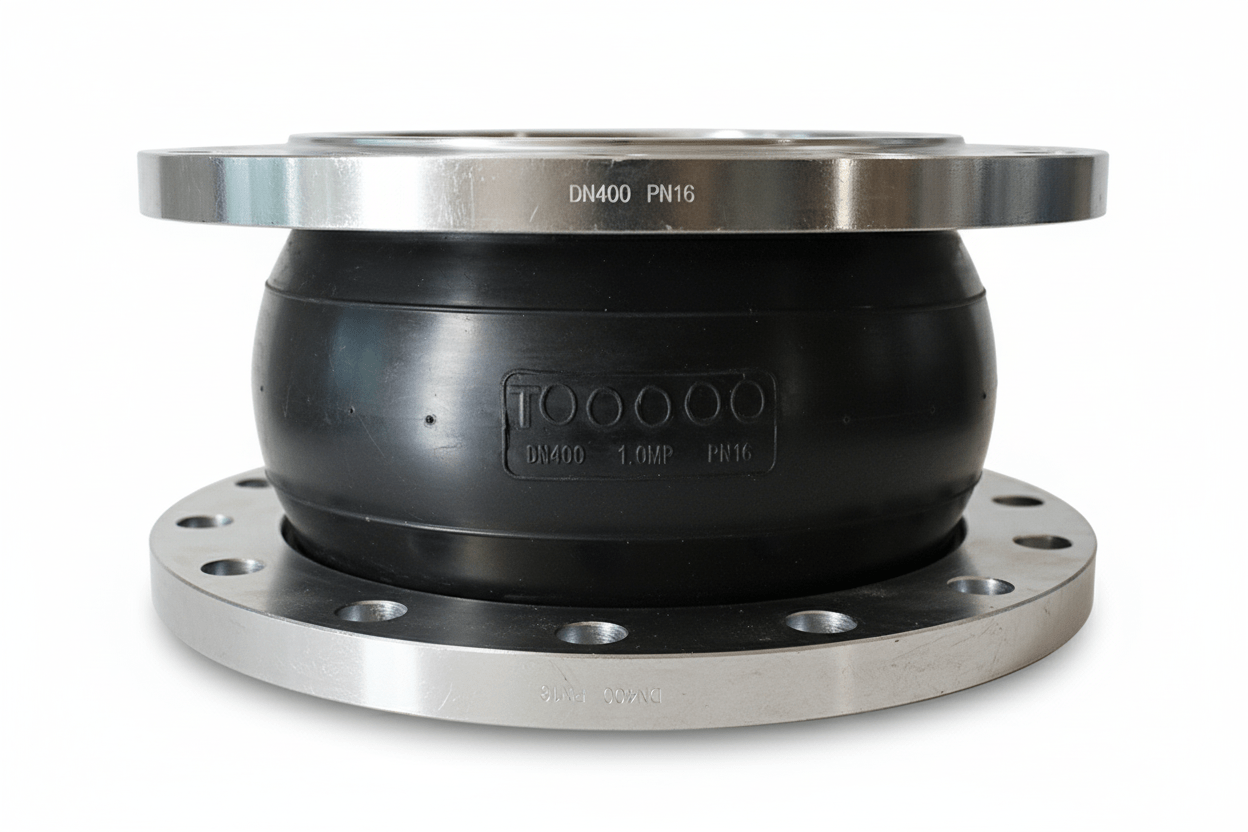

JUNTA DE EXPANSIÓN DE GOMA PN16
Junta de expansión de goma de alta calidad diseñada para sistemas de tuberías que requieren flexibilidad y compensación de movimientos. Cumple EN545, presión de trabajo PN16, apta para agua potable, líquidos neutros y sistemas de saneamiento.
Características Principales:
- Estándar de junta de expansión de goma: EN545
- Estándar de brida: EN1092-2
- Estándar de prueba: EN12266-1
- Rango de tamaños: DN32 a DN600
- Presión de trabajo: PN16
- Apta para: agua potable, líquidos neutros y saneamiento
- Diseño flexible para compensación de movimientos
- Caucho EPDM/NBR/Neopreno de alta calidad
- Refuerzo con tejido de cordón de nailon
- Refuerzo con alambre de acero para muelles
- Bridas de acero al carbono para durabilidad
- Amplio rango de tamaños de 1 1/4″ a 24″
- Excelente resistencia química
- Diseño resistente a la temperatura
- Instalación y mantenimiento sencillos
- Larga vida útil
Aplicaciones:
- Sistemas de distribución de agua
- Tuberías industriales
- Sistemas de saneamiento
- Sistemas HVAC
- Sistemas de agua potable
- Aplicaciones con líquidos neutros
- Procesamiento químico
- Generación de energía
- Aplicaciones marinas
- Servicios en edificios
Especificación de Materiales:
| Nº | COMPONENTE | MATERIAL |
|---|---|---|
| 1 | Caucho | EPDM/NBR/Neopreno |
| 2 | Carcasa | Tejido de cordón de nailon |
| 3 | Alambre de refuerzo | Alambre de acero para muelles |
| 4 | Brida | Acero al carbono |
DIMENSIONES (UNIDAD MM)
| TAMAÑO | DN | NxD | E(+/-1) | L | D1 | D |
|---|---|---|---|---|---|---|
| 1 1/4″ | 32 | 4×18 | 16 | 95 | 100 | 140±0,5 |
| 1 1/2″ | 40 | 4×18 | 16 | 95 | 110 | 150±0,5 |
| 2″ | 50 | 4×18 | 16 | 105 | 125 | 165±0,5 |
| 2 1/2″ | 65 | 4×18 | 16 | 115 | 145 | 185±0,5 |
| 3″ | 80 | 8×18 | 18 | 130 | 160 | 200±0,5 |
| 4″ | 100 | 8×18 | 18 | 135 | 180 | 220±0,5 |
| 5″ | 125 | 8×18 | 20 | 170 | 210 | 250±0,5 |
| 6″ | 150 | 12×22 | 20 | 180 | 240 | 285±0,5 |
| 8″ | 200 | 12×26 | 22 | 205 | 295 | 340±0,5 |
| 10″ | 250 | 12×26 | 24 | 240 | 350 | 405±0,5 |
| 12″ | 300 | 12×26 | 24 | 260 | 410 | 460±0,5 |
| 14″ | 350 | 16×26 | 26 | 265 | 470 | 520±0,5 |
| 16″ | 400 | 16×30 | 28 | 265 | 525 | 580±0,5 |
| 18″ | 450 | 20×30 | 28 | 265 | 585 | 640±0,5 |
| 20″ | 500 | 20×33 | 30 | 265 | 650 | 715±0,5 |
| 24″ | 600 | 20×36 | 32 | 265 | 770 | 840±0,5 |
Nota: El diseño flexible permite compensación de movimientos en el sistema de tuberías.
Nota: Otras longitudes y rangos disponibles bajo solicitud.
Nota: Las dimensiones pueden variar a nuestra discreción.
