Brida Reductora con Espárragos PN10/16
Descripción

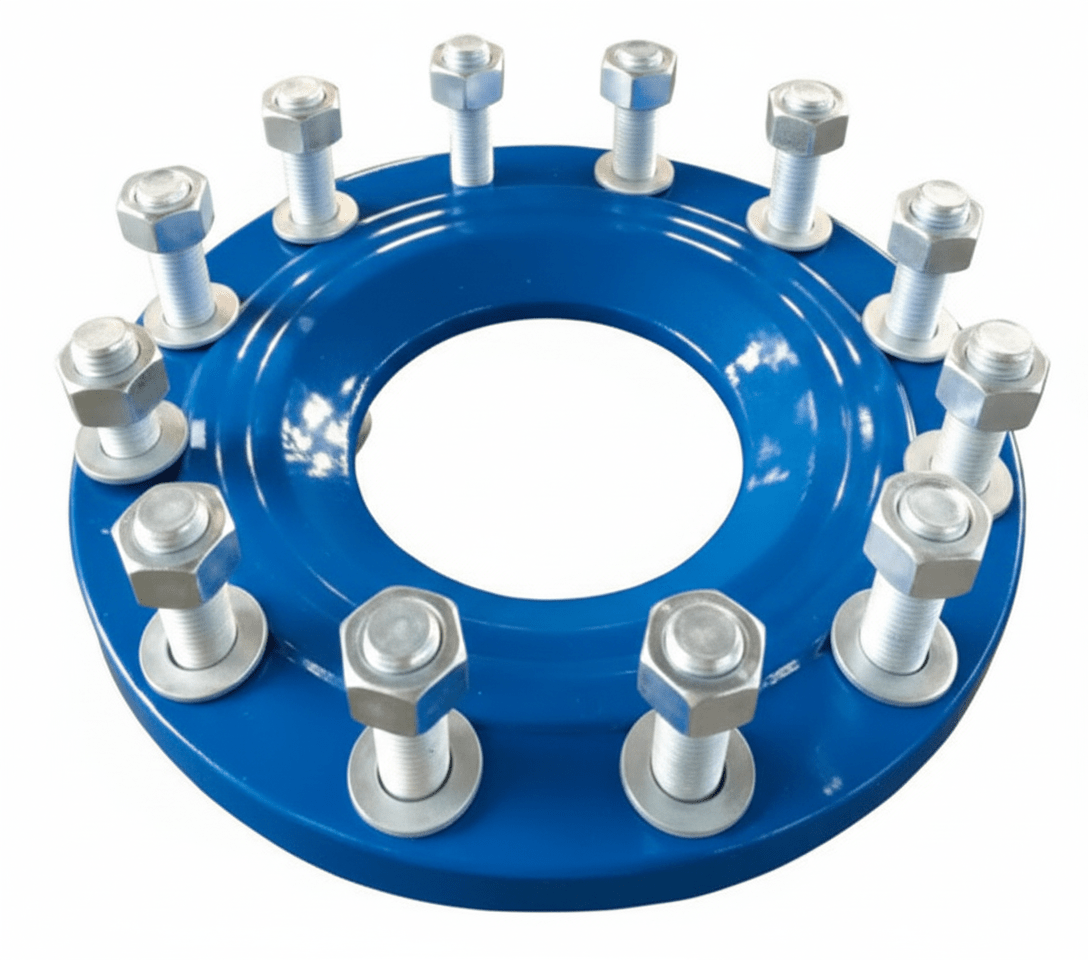

Brida Reductora con Espárragos PN10/16
Brida reductora con espárragos profesional diseñada para reducción de diámetro de tuberías con cumplimiento EN545 y presiones PN10/16. Esta brida robusta proporciona conexión confiable entre diferentes tamaños de tuberías con su diseño con espárragos para mayor integridad estructural.
Características Principales:
- Estándar de brida reductora con espárragos: EN545
- Estándar de brida: EN1092-2
- Estándar de prueba: EN12266-1
- Estándar de recubrimiento: EN30677
- Rango de tamaños: DN40 a DN300
- Presión de trabajo: PN10/16
- Apto para: agua potable, líquidos neutros y aguas residuales
- Aprobación WRAS: Disponible bajo solicitud
- Diseño con espárragos para mayor resistencia
- Superficies mecanizadas de precisión
Aplicaciones:
- Reducción de diámetro de tuberías
- Conexión entre diferentes tamaños de tuberías
- Sistemas de agua potable
- Aplicaciones de líquidos neutros
- Sistemas de aguas residuales
- Conexiones de tuberías industriales
- Instalaciones de tratamiento de agua
- Redes de distribución
- Sistemas de tuberías de proceso

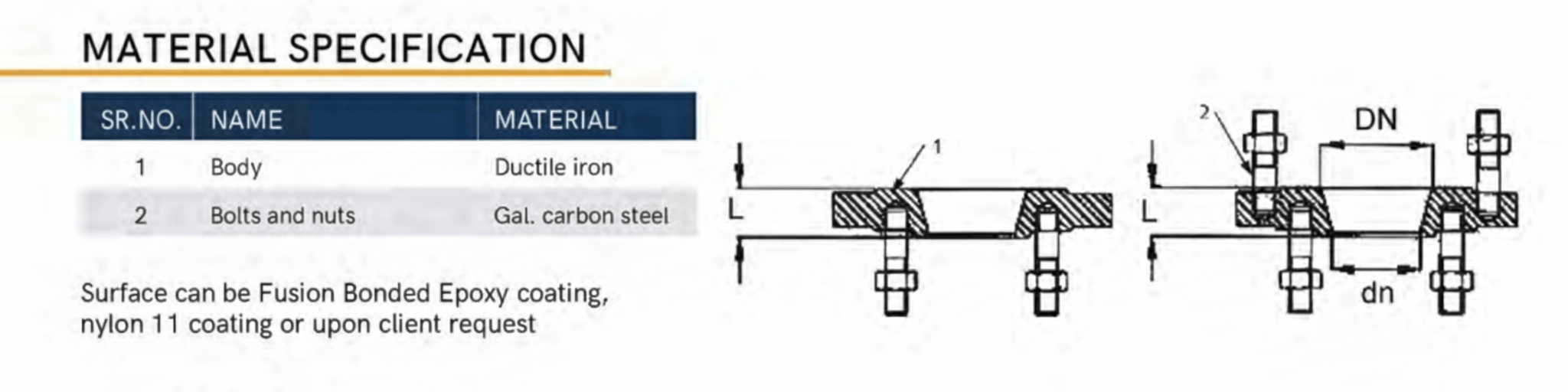

Especificación de Materiales:
| Nº | NOMBRE DE PIEZA | MATERIAL |
|---|---|---|
| 1 | Cuerpo | Hierro Dúctil |
| 2 | Pernos y tuercas | Acero al carbono galvanizado |
Recubrimiento Superficial: La superficie puede ser recubrimiento de epoxi fusionado, recubrimiento de nailon 11 o bajo solicitud del cliente
DIMENSIONES (UNIDAD MM)
| DN | DN | L | ROSCADO | PESO (KG) |
|---|---|---|---|---|
| 60 | 40 | 55 | D M16(x8) | 5.8 |
| 80 | 40 | 32 | D M16(x8) | 4.9 |
| 80 | 50 | 32 | D M16(x8) | 5.2 |
| 100 | 60 | 32 | D M16(x8) | 6.8 |
| 100 | 80 | 32 | D M16(x8) | 7.2 |
| 125 | 80 | 32 | D M16(x8) | 8.5 |
| 150 | 60 | 37 | S M16(x4) | 10.2 |
| 150 | 100 | 37 | S M16(x4) | 11.8 |
| 150 | 125 | 37 | S M16(x4) | 12.5 |
| 200 PN10/16 | 60 | 55 | S M16(x4) | 20.5 |
| 200 PN10/16 | 100 | 55 | S M16(x4) | 22.8 |
| 200 PN10/16 | 125 | 55 | S M16(x4) | 24.2 |
| 200 PN10/16 | 150 | 55 | S M16(x4) | 25.8 |
| 250 PN10/16 | 100 | 55 | S M20(x8) | 32.5 |
| 250 PN10/16 | 150 | 55 | S M20(x8) | 35.2 |
| 250 PN10/16 | 200 | 55 | S M20(x8) | 38.8 |
| 300 PN10 | 200 | 35 | S M20(x8) | 20 |
Tenga en cuenta que las dimensiones pueden variar a nuestra discreción.
