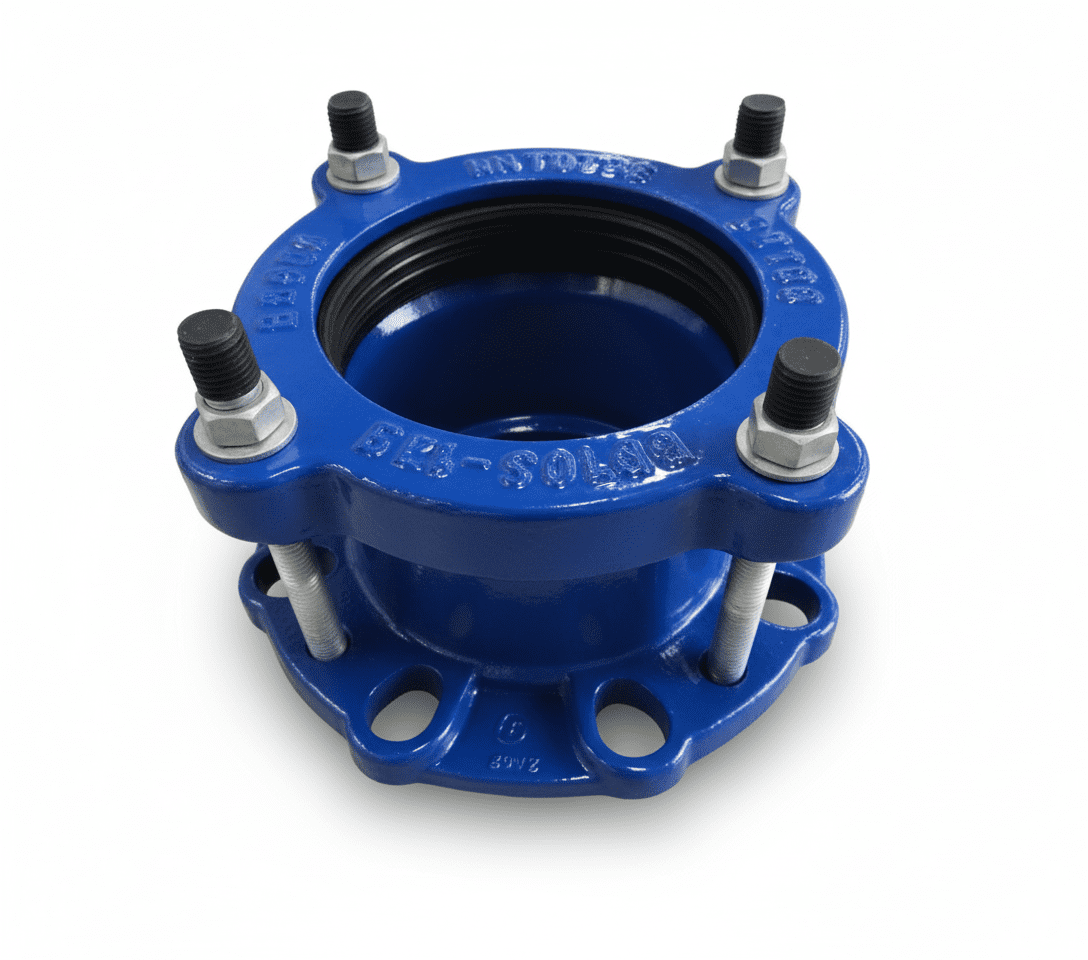

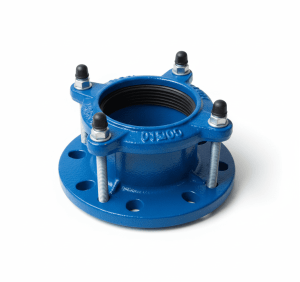

ADAPTADOR DE BRIDA UNIVERSAL PN10/16
Universal flange adaptor for connecting pipes to flanges, compliant with EN545 standard.
Descripción
ADAPTADOR DE BRIDA UNIVERSAL PN10/16
El Adaptador de Brida Universal es un accesorio de tubería especializado diseñado para conectar tuberías a bridas con precisión y confiabilidad. Este adaptador robusto proporciona una conexión segura entre tuberías de varios materiales y bridas estándar, lo que lo hace ideal para expansiones de sistemas, reparaciones y modificaciones en distribución de agua y aplicaciones industriales.
Características Principales:
- Diseño Universal: Compatible con varios materiales de tubería incluyendo hierro dúctil, acero, PVC, AC, etc.
- Clasificaciones de Presión Dual: Disponible en clasificaciones de presión PN10 y PN16
- Amplio Rango de Tamaño: Desde DN40 hasta DN700 para cobertura integral
- Deflexión Angular: Capacidad de deflexión angular de ±3° para instalaciones flexibles
- Materiales de Alta Calidad: Cuerpo de hierro dúctil con construcción robusta
- Juntas Duraderas: Juntas EPDM para varios rangos de temperatura
- Protección contra Corrosión: Estándar de recubrimiento EN30677 para mayor durabilidad
- Pernos Confiables: Pernos, arandelas y tuercas de acero al carbono grado 6.8
Especificaciones Técnicas:
| Especificación | Valor |
|---|---|
| Estándar de Adaptador de Brida Universal | EN545 |
| Estándar de Recubrimiento | EN30677 |
| Estándar de Prueba | EN12266-1 |
| Rango de Tamaño | DN40 a DN700 |
| Presión de Trabajo | PN10/16 |
| Rango de Temperatura (Junta EPDM) | -10°C a 120°C |
| Rango de Temperatura (Junta NBR) | -10°C a 82°C |
| Deflexión Angular | ±3° |
| Materiales de Conexión | Hierro dúctil, acero, PVC, AC, etc. |
| Apto Para | Agua potable, líquidos neutros, alcantarillado |
| WRAS Aprobado | Disponible bajo solicitud |
Especificación de Materiales:
| N.° | NOMBRE | MATERIAL |
|---|---|---|
| 1 | Cuerpo | Hierro dúctil |
| 2 | Anillo terminal | Hierro dúctil |
| 3 | Junta | EPDM |
| 4 | Pernos | GD. 6.8 CS (Acero al Carbono) |
| 5 | Arandela | GD. 6.8 CS (Acero al Carbono) |
| 6 | Tuerca | GD. 6.8 CS (Acero al Carbono) |
| 7 | Tapa | Plástico |
Opciones Disponibles:
- Grados de Pernos: Pernos de acero al carbono grado 4.8/6.8/8.8 con recubrimiento de galvanización/dacromet/teflón
- Pernos de Acero Inoxidable: SS304/SS316/SS316L disponibles
- Recubrimientos Especiales: Recubrimiento FBE y recubrimiento Nylon 11 disponibles
- Tamaños Personalizados: Otros rangos disponibles bajo solicitud
Aplicaciones:
- Sistemas de distribución de agua
- Sistemas de alcantarillado y aguas residuales
- Conexiones de tuberías industriales
- Conexiones de tubería a brida
- Expansiones y modificaciones de sistemas
- Instalaciones de bombas y válvulas
- Modernización de sistemas existentes
Beneficios:
- Versátil: Conecta varios materiales de tubería a bridas estándar
- Confiable: Diseño probado con rendimiento consistente
- Duradero: Materiales de alta calidad aseguran larga vida útil
- Fácil Instalación: Proceso simple de ensamblaje con pernos y tuercas
- Costo Efectivo: Reduce la necesidad de accesorios personalizados
- Amigable para Mantenimiento: Fácil de desmontar para mantenimiento
Nota: Tenga en cuenta que las dimensiones pueden variar a nuestra discreción. Otros rangos también están disponibles bajo solicitud. Este adaptador de brida universal está diseñado para conectar tuberías a bridas donde el diámetro exterior de la tubería está dentro del rango especificado.
