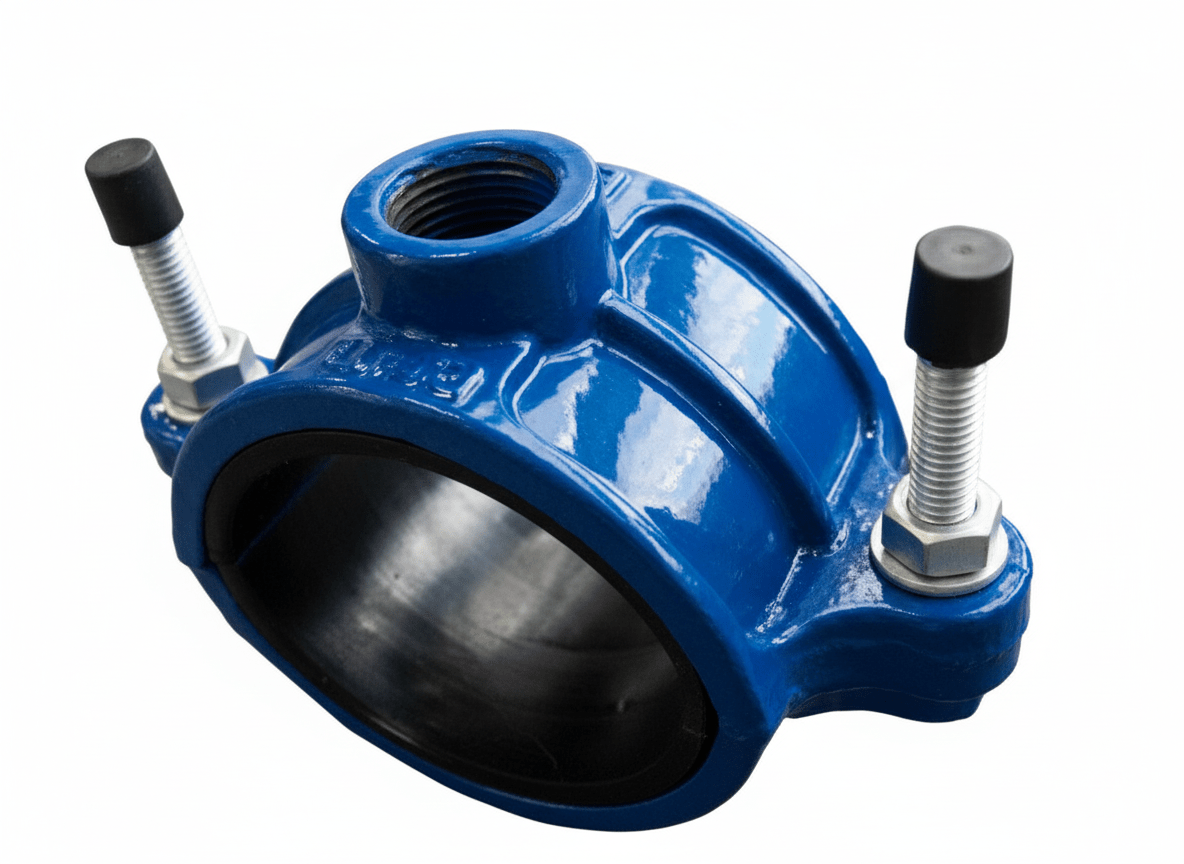

ABRAZADERA TIPO SADDLE PARA TUBERÍA PVC/HDPE PN10/PN16
Descripción
ABRAZADERA TIPO SADDLE PARA TUBERÍA PVC/HDPE PN10/PN16
Abrazadera profesional tipo saddle diseñada para conectar tuberías de PVC y HDPE con presiones PN10/PN16. Proporciona una solución fiable y eficiente para derivaciones y conexiones en servicio.
Características Principales
- Estándar: EN545
- Recubrimiento: EN30677
- Ensayo: EN12266-1
- Rango de tamaños: OD50 a OD400
- Presión de trabajo: PN10/PN16
- Temperatura (junta EPDM): -10°C a 120°C
- Temperatura (junta NBR): -10°C a 82°C
- Compatibilidad: tuberías de PVC y HDPE
- Fluidos: agua potable, líquidos neutros y saneamiento
- WRAS: disponible bajo solicitud
Aplicaciones
- Derivaciones en tuberías PVC/HDPE
- Sistemas de agua potable
- Aplicaciones con líquidos neutros
- Saneamiento
- Conexiones industriales
Especificación de Materiales
| COMPONENTE | MATERIAL |
|---|---|
| Cuerpo | Hierro dúctil |
| Junta | EPDM |
| Pernos | Acero recubierto dacromet / Inox |
| Arandela | Acero dacromet |
Recubrimiento superficial: Epoxi fusionado (FBE), Nylon 11 o según solicitud.
DIMENSIONES (MM)
| OD TUBERÍA HDPE | L(MM) | W(MM) | PERNOS (TAMAÑO x LONGITUD) | Nº PERNOS | PERNOS (DIÁMETRO AGUJERO (MM)) | H(MM) |
|---|---|---|---|---|---|---|
| DN50 | 100 | 60 | M12x75 | 2 | 15 | 38.5 |
| DN63 | 115 | 60 | M12x75 | 2 | 15 | 45 |
| DN75 | 131 | 60 | M12x75 | 2 | 15 | 51 |
| DN90 | 147 | 60 | M12x75 | 2 | 15 | 59 |
| DN110 | 165 | 80 | M12x75 | 2 | 15 | 68 |
| DN125 | 180 | 100 | M12x75 | 2 | 15 | 77.5 |
| DN140 | 195 | 100 | M12x75 | 2 | 15 | 85 |
| DN160 | 215 | 100 | M12x75 | 2 | 15 | 95 |
| DN180 | 235 | 100 | M12x75 | 2 | 15 | 105 |
| DN200 | 260 | 100 | M12x75 | 2 | 19 | 115 |
| DN225 | 285 | 100 | M12x75 | 2 | 19 | 129 |
| DN250 | 313 | 100 | M12x75 | 2 | 19 | 140 |
| DN280 | 343 | 100 | M12x75 | 2 | 19 | 155 |
| DN315 | 380 | 100 | M12x75 | 2 | 19 | 175 |
| DN355 | 420 | 100 | M12x75 | 2 | 19 | 195 |
Nota: Las dimensiones pueden variar a nuestra discreción.
